Linha de vida horizontal · NR-35 · NBR 16325
Qual linha de vida serve na ponte rolante ou na máquina?
Responda até 6 perguntas sobre a aplicação, a estrutura e a equipe. No fim, você vê qual solução da Atlas Safe é indicada: linha de vida para caminho de ponte rolante, overhead flexível ou trilho rígido.
- +1.456obras realizadas
- 21estados atendidos
- 5 anosde garantia
- +80usinas atendidas
Nº 1 do Brasil em linhas de vida · Algumas empresas atendidas
As soluções
No caminho de rolamento ou sobre a máquina
O que define a solução é onde a equipe trabalha, em que estrutura a linha é fixada e com que frequência ela é usada. É isso que o quiz identifica.
Linhas de vida horizontais
Projeto, fabricação e instalação.
-

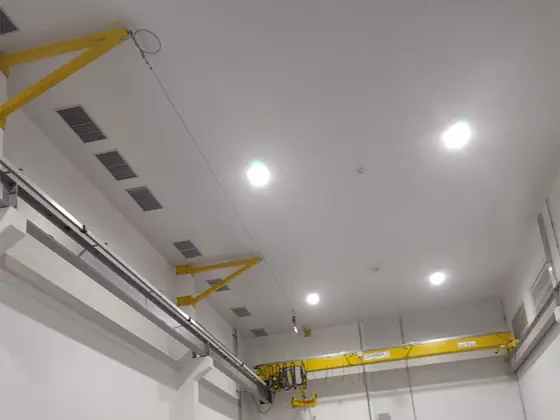

Indicada para você01Linha de vida para caminho de ponte rolante
Para: manutenção e inspeção sobre a viga de rolamento.
- Peças em aço inox 304 e 316
- Absorvedor de energia LOOP e indicador de tensão
- Estrutura metálica ou de concreto; até 2 trabalhadores por trecho
-

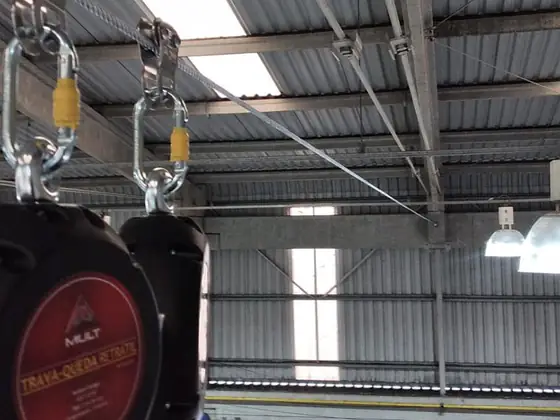

Indicada para você02Linha de vida flexível overhead
Para: trabalho sobre máquinas e equipamentos, hangares e áreas internas.
- Cabo de aço, de custo menor que a linha rígida
- Chapa 250 × 250 mm na estrutura ou chumbador químico e hastes inox no concreto
- Absorvedor LOOP e indicador de tensão; até 2 trabalhadores por linha
-

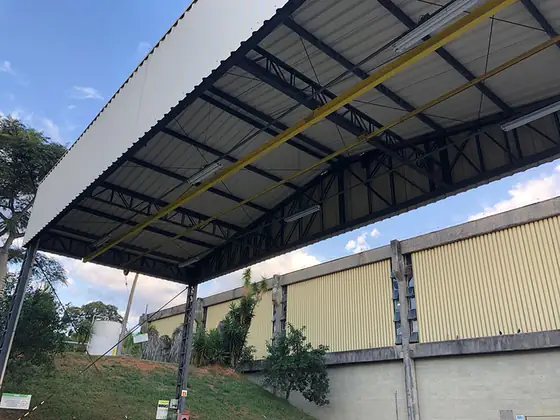

Indicada para você03Linha de vida rígida em trilho
Para: uso diário e pouca altura livre.
- Mínima deflexão: pede menos ZLQ que o cabo de aço
- Sob a cobertura ou a estrutura metálica ou de concreto
- Trole TROLL com capacidade mínima de 22 kN
Serviços e outros casos
Para a linha que já existe e para quem ainda não sabe qual serve.
-

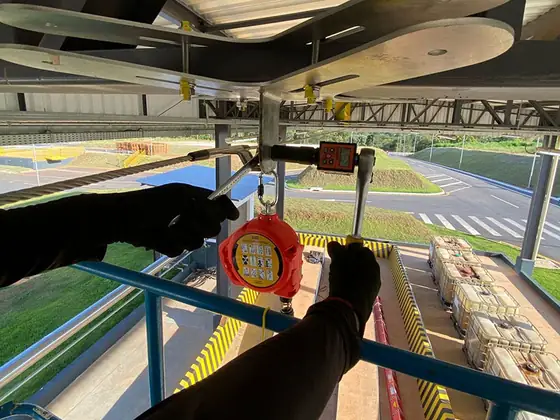

Indicada para você04Inspeção da linha de vida
Para: linha já instalada.
- Cada dispositivo de ancoragem, pelo menos a cada 12 meses (NBR 16325)
- Integridade física, conformidade com as normas e documentação
- Relatório com as correções
-

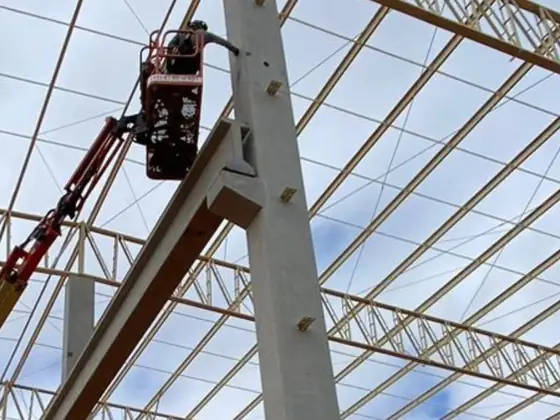

Indicada para você05Avaliação técnica
Para: adequar a linha que existe ou definir a solução.
- Gratuita: estrutura, altura livre e atividade
- Indica se dá para adequar ou se precisa trocar
- Pode começar pelas fotos no WhatsApp
-

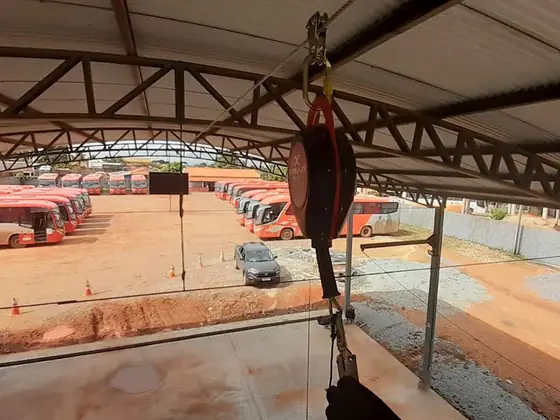

Indicada para você06Caminhão-tanque ou ônibus
Para: carga e descarga por cima e manutenção de ônibus.
- A solução depende do que há em cima ou ao lado do veículo
- Overhead, trilho rígido, mão francesa, braço giratório ou pórtico
- Tem quiz próprio, de cerca de 1 minuto
Comparativo
Como cada linha é fixada e trabalha
Arraste a tabela para o lado para ver todas as colunas.
| Solução | Fixação | Peças e componentes | Numa queda | Uso típico | Trabalhadores ao mesmo tempo |
|---|---|---|---|---|---|
| Linha para ponte rolante | Estrutura metálica ou de concreto, ao longo do caminho de rolamento | Aço inox 304 e 316; cabo galvanizado ou inox; absorvedor LOOP e indicador de tensão | Linha flexível: o absorvedor reduz o esforço na estrutura | Manutenção e inspeção sobre a viga de rolamento | Até 2 por trecho |
| Overhead flexível | Chapa 250 × 250 mm na estrutura (sanduíche) ou chumbador químico e hastes inox no concreto, na laje ou no solo concretado | Pintura eletrostática; fixações em inox; cabo inox ou galvanizado; absorvedor LOOP, indicador de tensão e polia Proll | Linha flexível: o absorvedor reduz o esforço na estrutura | Sobre máquinas e equipamentos, hangares e áreas internas | Até 2 por linha |
| Trilho rígido | Sob a cobertura ou a estrutura metálica ou de concreto | Trilho e trole TROLL com capacidade mínima de 22 kN | Mínima deflexão: pede menos ZLQ | Uso diário e pouca altura livre | Até 2 |
Nenhuma das três se aplica em madeira.
O que o projeto calcula
Vão, flecha e esforço na estrutura
- Forças na vigaNuma queda, a linha aplica forças horizontais e verticais na viga do caminho de rolamento. O projeto verifica a estrutura.
- Vão e flechaQuanto maior o vão entre as ancoragens, maior a flecha do cabo e a Zona Livre de Queda necessária.
- Equipamentos embaixoCom máquinas abaixo da linha, o cálculo da ZLQ evita que o trabalhador as atinja mesmo conectado.
- Absorvedor LOOPReduz o impacto da queda e o esforço sobre a estrutura de ancoragem. Testado em laboratório.
Qual combina com a operação
Onde a equipe trabalha em altura
- Caminho de ponte rolanteLinha de vida flexível ao longo da viga de rolamento.
- Máquinas, hangares e áreas internasOverhead flexível, em cabo de aço.
- Uso todo dia, pouca altura livreTrilho rígido, com menor ZLQ.
- Caminhão-tanque ou ônibusO quiz de caminhões indica a solução pelo que há em volta do veículo.
O que entra no projeto
Da avaliação técnica à inspeção anual
- Avaliação técnica gratuitaEstrutura, altura livre e atividade.
- Projeto e cálculoZona Livre de Queda (ZLQ) e cargas atuantes; na ponte rolante, verificação estrutural da viga.
- ARTAnotação de Responsabilidade Técnica do projeto.
- Instalação especializadaEquipe própria, com treinamento IRATA nível 1 e especialistas em resgate e linhas de vida.
- Entrega técnica e documentaçãoDatabook do sistema instalado, manual de uso com QR Code e treinamento.
- Inspeção periódicaCada dispositivo de ancoragem, pelo menos a cada 12 meses (NBR 16325).
Junto com o sistema
O que vem com a linha
- Garantia de 5 anosCom pós-venda.
- Databook mais completo do BrasilProjeto, cálculos, laudos, ART e rastreabilidade.
- Aço inox 304 e 316Nas peças da linha para ponte rolante.
- Pintura eletrostáticaNo overhead, com fixações em aço inox, contra a oxidação.
- Peças testadas em laboratórioCom controle de qualidade e controle de torque.
- Treinamento de usoEquipe preparada para usar o sistema.
Dúvidas frequentes
Antes de pedir o orçamento
Quanto custa uma linha de vida horizontal?
Depende da solução, do comprimento da linha, da estrutura onde ela é fixada e de quantas linhas entram no projeto. Com as respostas do quiz e fotos do local, a equipe monta o orçamento técnico. A avaliação técnica é gratuita.
Qual a diferença entre a linha para ponte rolante e o overhead?
A linha para ponte rolante corre ao longo do caminho de rolamento, com peças em aço inox 304 e 316, fixada em estrutura metálica ou de concreto. O overhead fica acima de máquinas, equipamentos, hangares e áreas internas e é fixado com a chapa 250 × 250 mm ou com chumbador químico, inclusive em laje e solo concretado. As duas usam absorvedor de energia LOOP e indicador de tensão e atendem até 2 trabalhadores por trecho ou linha.
Quando usar o trilho rígido em vez do cabo de aço?
O trilho tem mínima deflexão numa queda e pede menos Zona Livre de Queda que o cabo. É indicado para uso intenso e pouca altura livre. O overhead em cabo de aço tem custo menor.
A linha de vida muda os esforços na viga da ponte rolante?
Sim. Numa queda, a linha transmite forças horizontais e verticais à viga do caminho de rolamento. Por isso o projeto inclui a verificação estrutural e o memorial de cálculo. Leia o guia de linha de vida para ponte rolante.
O que faz o absorvedor de energia LOOP?
Reduz o impacto gerado numa queda e o esforço sobre a estrutura de ancoragem, porque dissipa as forças da retenção. O absorvedor da Atlas Safe é testado em laboratório. Veja como ele funciona.
A linha de vida precisa de ART e inspeção?
Sim. O sistema deve ser projetado por profissional legalmente habilitado, com emissão de ART (Anotação de Responsabilidade Técnica). A NBR 16325 pede inspeção de cada dispositivo de ancoragem pelo menos a cada 12 meses. A Atlas Safe faz a inspeção e emite o relatório.
Já tenho linha de vida, mas sem projeto. O que fazer?
A avaliação técnica, gratuita, mostra se a linha que existe pode ser adequada ou se precisa ser trocada. Depois vêm o projeto, a ART e a documentação.
O que é Zona Livre de Queda (ZLQ)?
É o espaço mínimo para o sistema reter uma queda sem que o trabalhador atinja obstáculos ou o nível de baixo. Entram no cálculo o talabarte, a abertura do absorvedor, a flecha do cabo e a altura do trabalhador. O cálculo da ZLQ e das cargas atuantes entra em todo projeto. Veja como se calcula.
E para caminhão-tanque ou ônibus?
No caminhão e no ônibus, a solução depende do que há em cima ou ao lado de onde o veículo para: pode ser o overhead, o trilho rígido, a mão francesa, o braço giratório ou um pórtico. Faça o quiz de caminhões.
Vocês atendem a minha cidade?
A Atlas atende todo o Brasil e já executou obras em 21 estados. Informe a cidade da obra no WhatsApp.
Não sabe qual serve?
Mande fotos do local pelo WhatsApp
Uma foto da estrutura onde a linha seria fixada, uma do que fica embaixo e uma do acesso ajudam a engenharia a indicar a solução. A avaliação técnica é gratuita.
