Linha de vida para escadas · NR-35 · NBR 16325
Qual proteção serve na sua escada?
Responda até 7 perguntas sobre o acesso, a estrutura e o uso. No fim, você vê qual solução da Atlas Safe é indicada: escada tipo marinheiro, Kit Up Vert, trava-quedas retrátil ou vara de manobra.
- +1.456obras realizadas
- 21estados atendidos
- 5 anosde garantia
- 100%fabricação própria
Nº 1 do Brasil em linhas de vida · Algumas empresas atendidas
As soluções
Da escada nova à escada que já existe
O que define a solução é o acesso (escada fixa ou móvel), a situação da escada e onde a proteção pode ser ancorada: na própria escada ou na estrutura acima dela. É isso que o quiz identifica.
Escada fixa
A escada segue o Anexo III da NR-35; a proteção contra quedas é um sistema à parte.
-

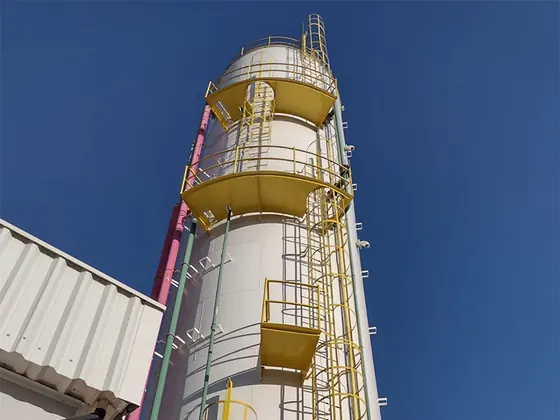

Indicada para você01Escada tipo marinheiro
Para: acesso novo ou troca de escada em silos, reservatórios, torres e plataformas.
- Aço carbono, pintura eletrostática e fixações em aço inox
- Com ou sem gaiola, e saída facilitada no topo
- Já sai com a linha de vida vertical
-

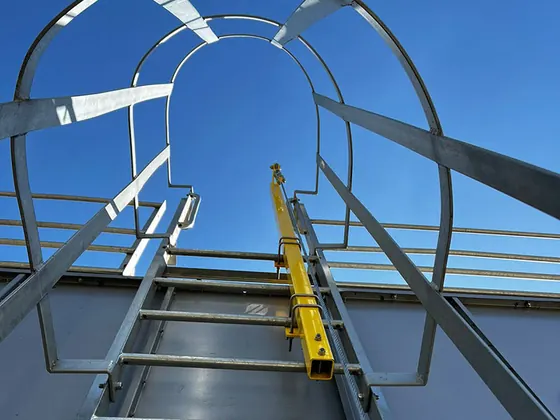

Indicada para você02Linha de vida vertical Kit Up Vert
Para: escada fixa já instalada, em estrutura metálica ou de concreto.
- Fixado direto na escada, do chão ao ponto de trabalho
- Cabo de aço, esticador, grampos e haste roscada M12
- 1 trabalhador por vez, com retenção de quedas
-

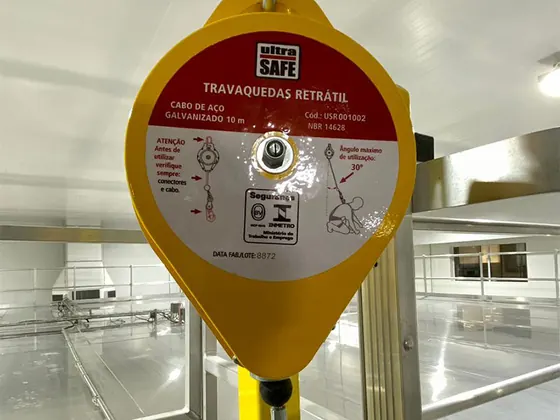

Indicada para você03Linha vertical com trava-quedas retrátil
Para: áreas internas, silos e tanques internos e locais com máquinas.
- Ponto de ancoragem na estrutura do galpão
- Travamento automático e menor distância de frenagem
- Protege também na saída da escada
Escada móvel e escadas já instaladas
Serviço pontual, inspeção periódica e análise de risco.
-

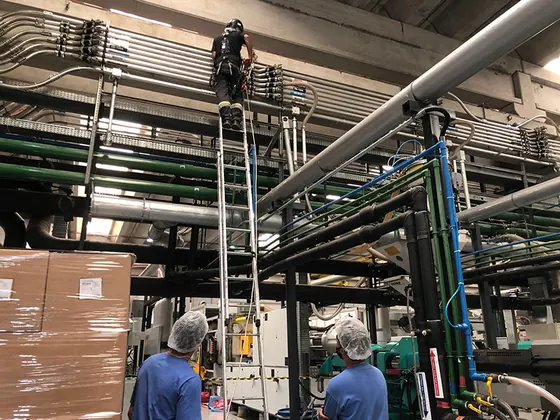

Indicada para você04Vara de manobra + gancho
Para: serviços pontuais com escada móvel.
- Ponto de ancoragem Orb Anchor, testado em laboratório
- Gancho de 55 mm (aço) ou 110 mm (alumínio)
- Ar-condicionado, calhas e acesso a máquinas
-

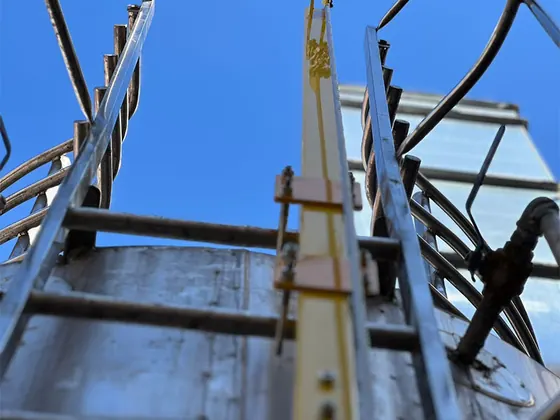

Indicada para você05Inspeção da linha de vida
Para: linha de vida vertical já instalada.
- Cada dispositivo de ancoragem, pelo menos a cada 12 meses (NBR 16325)
- Integridade, conformidade e documentação
- Relatório com as correções
-

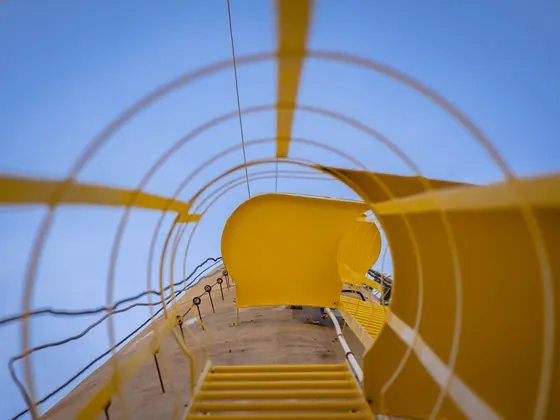

Indicada para você06Análise de risco da escada
Para: escadas já instaladas, antes de adequar ou trocar.
- Ferramenta gratuita no site, por etapas
- Confere as medidas do Anexo III da NR-35
- Gera o PDF preenchido para o responsável técnico
Comparativo
Onde cada solução é fixada
Arraste a tabela para o lado para ver todas as colunas.
| Solução | Onde é fixada | Indicada para | Trabalhadores ao mesmo tempo |
|---|---|---|---|
| Escada tipo marinheiro | Concreto, blocos estruturais ou estrutura metálica | Acesso novo ou troca de escada | 1, pela linha de vida vertical |
| Kit Up Vert | Na própria escada | Escada fixa já instalada | 1 |
| Trava-quedas retrátil | Ponto de ancoragem na estrutura acima da escada | Áreas internas e máquinas; acesso frequente ou de emergência | 1 |
| Vara de manobra | Ponto Orb Anchor no alto, em concreto ou estrutura metálica | Escada móvel, serviço pontual | 1 por ponto |
Nenhuma das soluções é fixada em madeira. Nesse caso, a avaliação técnica indica onde ancorar.
Dois assuntos, uma entrega
A escada e a proteção são dois projetos
- A escadaEstrutura de acesso vertical de uso individual, conforme o Anexo III da NR-35.
- A linha de vida verticalSistema de proteção contra quedas, conforme a NBR 16325, instalado junto à escada.
- Projeto próprio para as duasA escada da Atlas Safe já sai preparada para a linha de vida vertical.
- Até 10 m em lance únicoAcima disso, a escada é feita em lances, com plataformas a cada 6 m (NR-18).
Gaiola de proteção
A gaiola não retém uma queda
- Não retém a quedaServe de contenção, não de proteção contra quedas.
- Pode agravar o acidenteNa queda, o trabalhador bate nos arcos.
- Dificulta o resgateO espaço interno é reduzido.
- NR-18 e NR-12A NR-18 não a exige mais; a NR-12 ainda a recomenda para máquinas.
A proteção é a linha de vida vertical, que mantém o trabalhador conectado durante todo o deslocamento.
O que entra no projeto
Da avaliação técnica à inspeção anual
- Avaliação técnica gratuitaAltura e lances, tipo de estrutura, uso, frequência e possibilidade de resgate.
- Projeto e cálculoZona Livre de Queda (ZLQ), cargas atuantes e plataformas intermediárias.
- ARTAnotação de Responsabilidade Técnica do projeto.
- Fabricação própria100% das peças fabricadas pela Atlas Safe, com aço e solda certificados.
- Instalação e entrega técnicaEquipe com treinamento IRATA nível 1, databook, manual de uso e treinamento.
- Inspeção periódicaCada dispositivo de ancoragem, pelo menos a cada 12 meses (NBR 16325).
Em todas as soluções
O que vem em todo sistema
- Garantia de 5 anosCom pós-venda da própria Atlas Safe.
- Databook mais completo do BrasilProjeto, cálculos, laudos, ART e rastreabilidade.
- Manuais com QR CodeRastreabilidade de cada componente.
- Peças testadas em laboratórioControle de torque e de qualidade.
- Pintura eletrostáticaFixações em aço inox, para ambientes externos e corrosivos.
- 1 trabalhador por vezConectado do chão até o ponto de trabalho.
Dúvidas frequentes
Antes de pedir o orçamento
Quanto custa uma linha de vida para escada?
Depende da solução, da altura, da estrutura e de quantas escadas entram no projeto. Com as respostas do quiz e fotos da escada, a equipe monta o orçamento técnico. A avaliação técnica é gratuita.
A escada e a linha de vida vertical são a mesma coisa?
Não. A escada fixa é a estrutura de acesso, regida pelo Anexo III da NR-35. A linha de vida vertical é o sistema de proteção contra quedas, conforme a NBR 16325, instalado junto à escada.
A gaiola substitui a linha de vida vertical?
Não. A gaiola é uma grade de contenção e não retém uma queda. Na queda, ela pode agravar o acidente e dificultar o resgate. A NR-18 não a exige mais na construção civil; a NR-12 ainda a recomenda para máquinas e equipamentos.
Kit Up Vert ou trava-quedas retrátil?
O Kit Up Vert é fixado direto na escada. O retrátil usa um ponto de ancoragem na estrutura acima da escada, como a do galpão, e é indicado para áreas internas, locais com máquinas e acessos frequentes ou de emergência. A avaliação técnica confirma qual serve.
Minha escada antiga precisa ser adequada?
Cada caso é avaliado individualmente. Os prazos de adequação das escadas fixas vão de 16/07/2027 a 2029, conforme o número de escadas da unidade. Para começar, preencha a análise de risco da escada na ferramenta gratuita do site.
O que é Zona Livre de Queda (ZLQ)?
É o espaço mínimo para o sistema reter uma queda sem que o trabalhador atinja obstáculos ou o nível de baixo. O cálculo da ZLQ entra em todo projeto.
A linha de vida precisa de ART?
Sim. O sistema de proteção contra quedas deve ser projetado por profissional legalmente habilitado, com emissão de ART (Anotação de Responsabilidade Técnica). Todo projeto da Atlas Safe sai com ART.
O sistema precisa de manutenção?
Sim. A NBR 16325 pede inspeção de cada dispositivo de ancoragem pelo menos a cada 12 meses. A Atlas Safe faz a inspeção e emite o relatório.
Vocês atendem a minha cidade?
A Atlas atende todo o Brasil e já executou obras em 21 estados. Informe a cidade da obra no WhatsApp.
Não sabe qual serve?
Mande uma foto da escada pelo WhatsApp
Uma foto de baixo e outra do topo da escada, mostrando onde ela está fixada, ajudam a engenharia a indicar a solução. A avaliação técnica é gratuita.
